Für den Tiefbass im Kellerkino wollte ich keine weitere Großbox in den Raum stellen. Hinter einer Seitenwand befindet sich jedoch ein angrenzender Kellerbereich mit ungefähr 32.000 Litern Volumen. Damit bot sich ein Infinite-Baffle-Aufbau praktisch an.

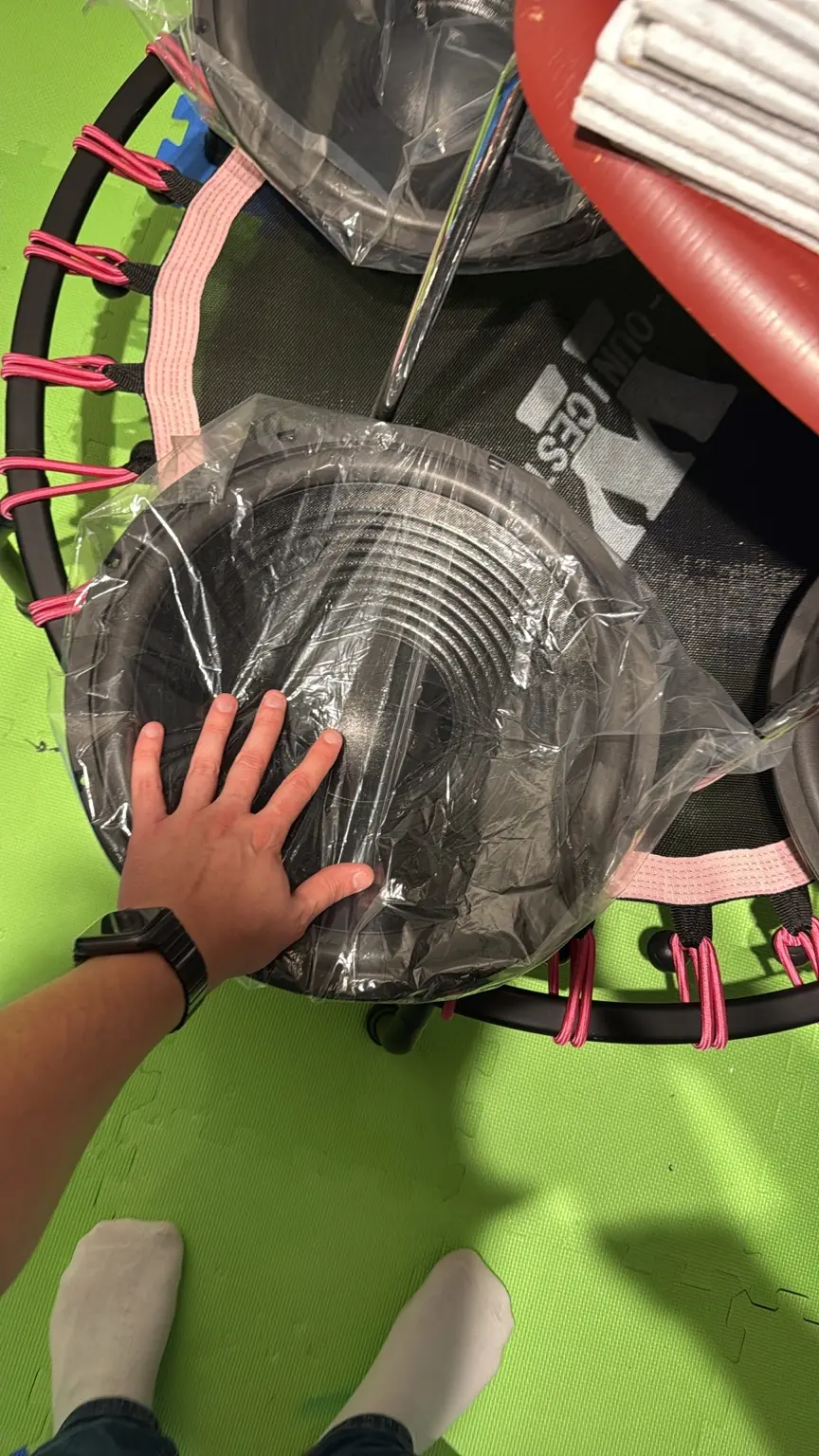

Verbaut wurden vier GRS 15PF-8 mit jeweils 15 Zoll Durchmesser. Die Chassis sitzen übereinander in einer gemeinsamen Schallwand und strahlen direkt in den Kinoraum. Ihre Rückseiten arbeiten in den Nebenraum, der damit das komplette Rückvolumen übernimmt.
Ausgangslage: Tiefbass ohne Großgehäuse
Ein klassischer Subwoofer mit vier 15-Zoll-Chassis hätte ein entsprechend großes Gehäuse benötigt. Im Kellerkino wäre damit wertvolle Fläche verloren gegangen. Der vorhandene Nebenraum löst dieses Problem auf eine ungewöhnlich einfache Weise: Er wird selbst zum Gehäuse.
Das Prinzip ähnelt einem sehr großen geschlossenen Gehäuse. Entscheidend ist, dass Vorder- und Rückseite der Membranen akustisch zuverlässig voneinander getrennt bleiben. Die Wand wird dadurch nicht nur zur Halterung, sondern zum zentralen Bauteil des Systems.
Die Wand wird zur Schallwand

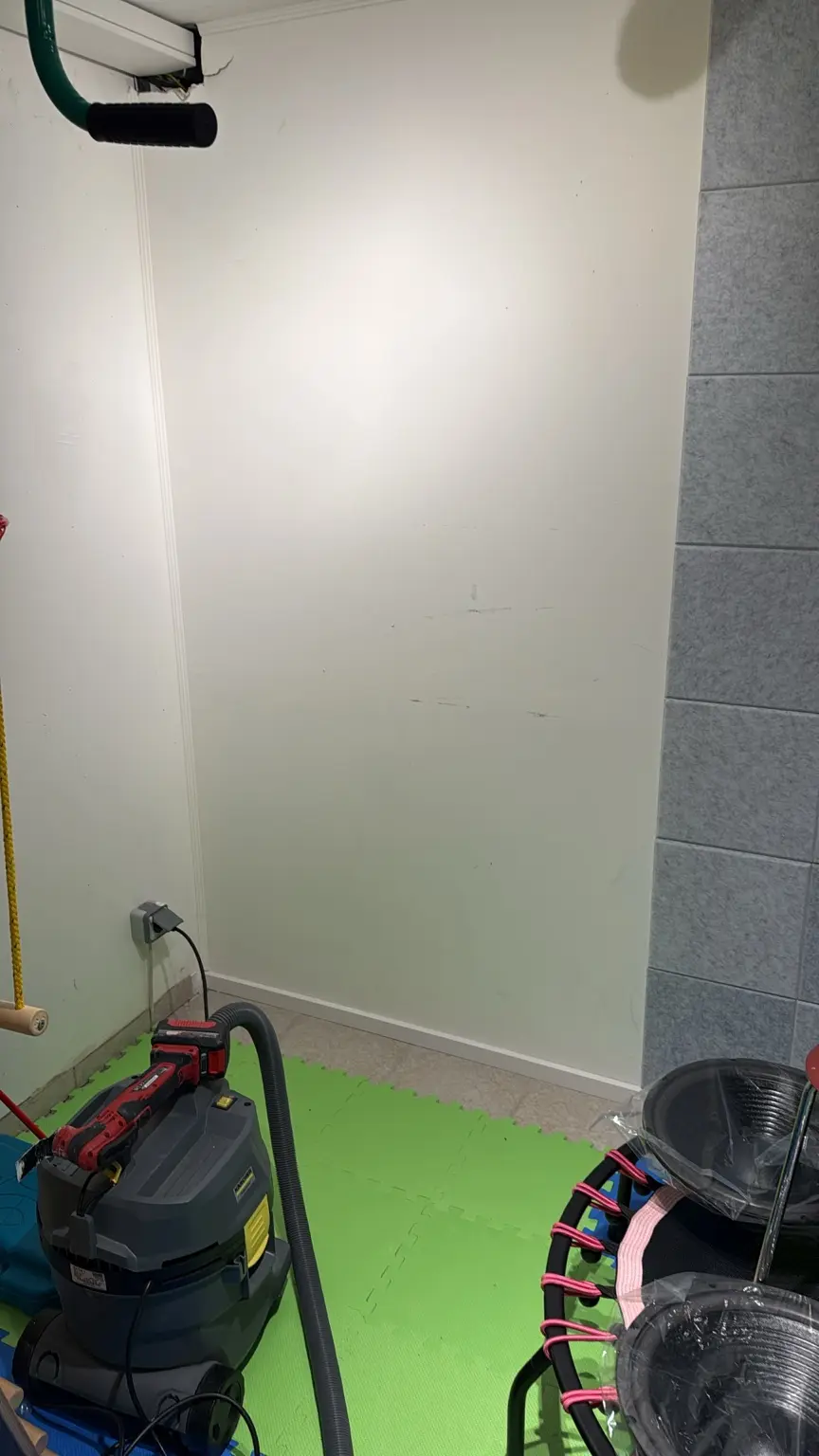

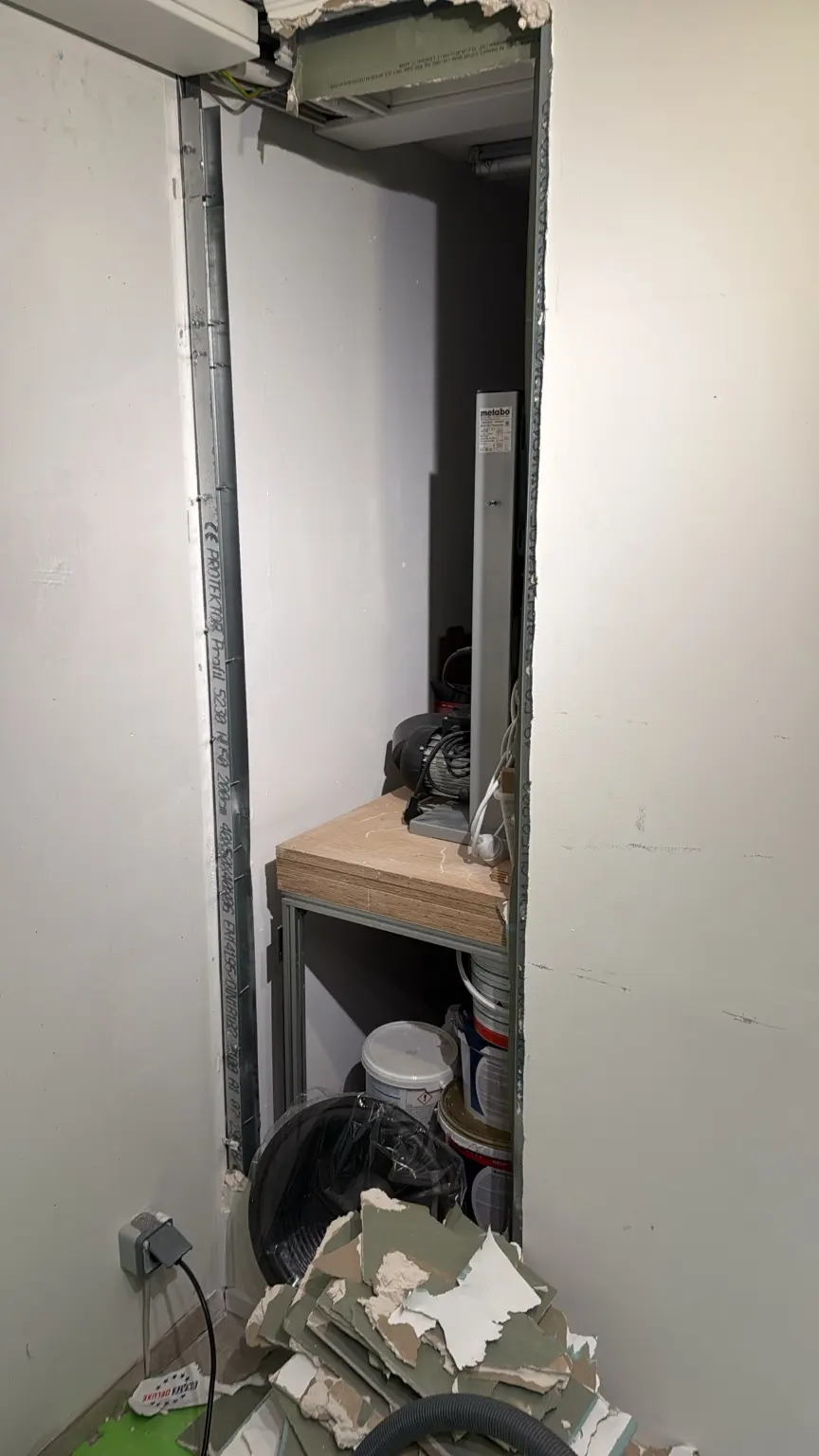

Im ersten Schritt wurde die bestehende Trockenbauwand an der vorgesehenen Stelle geöffnet. Dahinter liegt der Bereich, der später als Rückkammer dient. Die Öffnung zeigt zugleich, warum sich der Standort gut eignet: Der Nebenraum beginnt direkt hinter der sichtbaren Kinowand.
Vier Ausschnitte, eine schmale Konstruktion

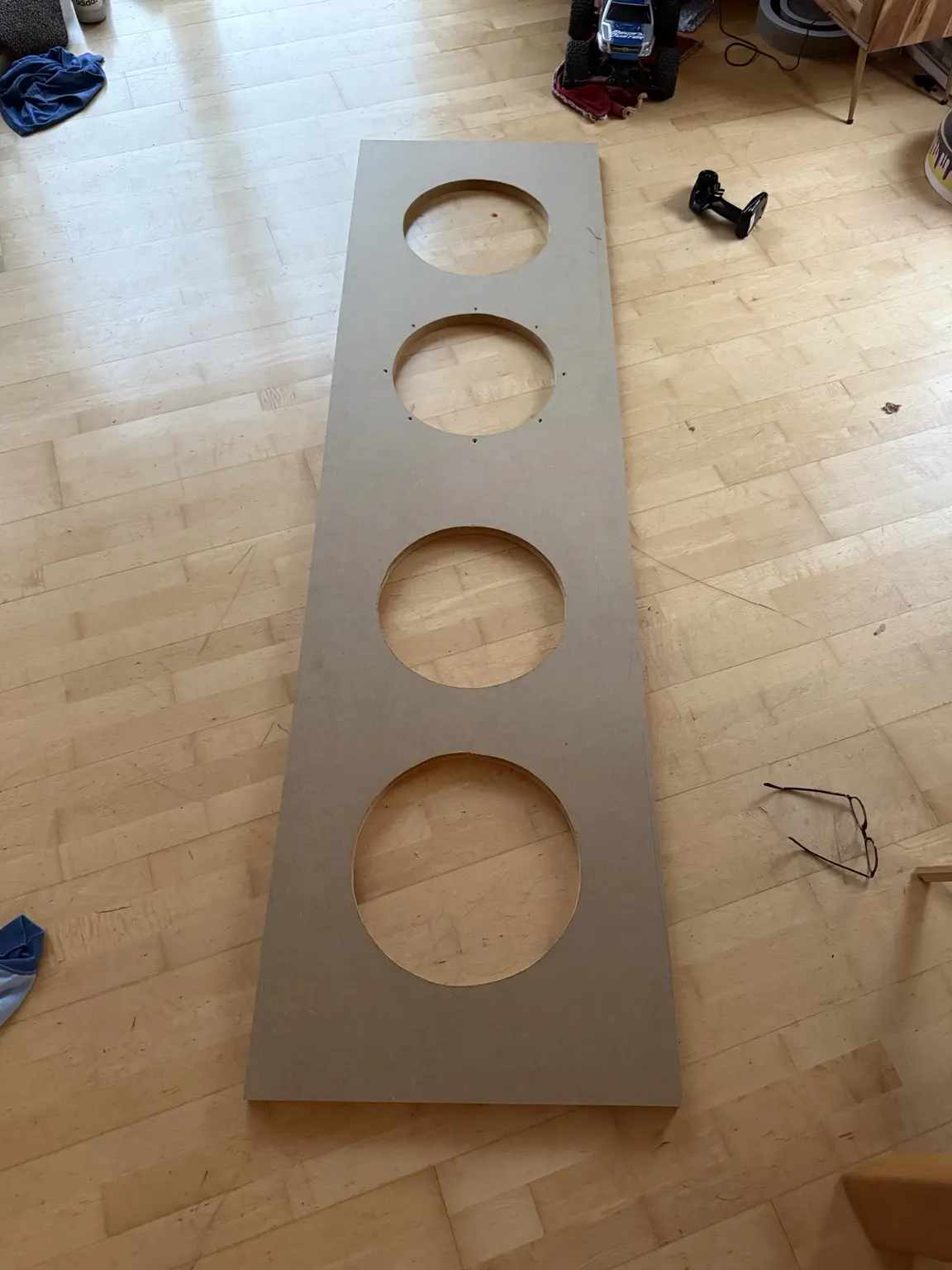

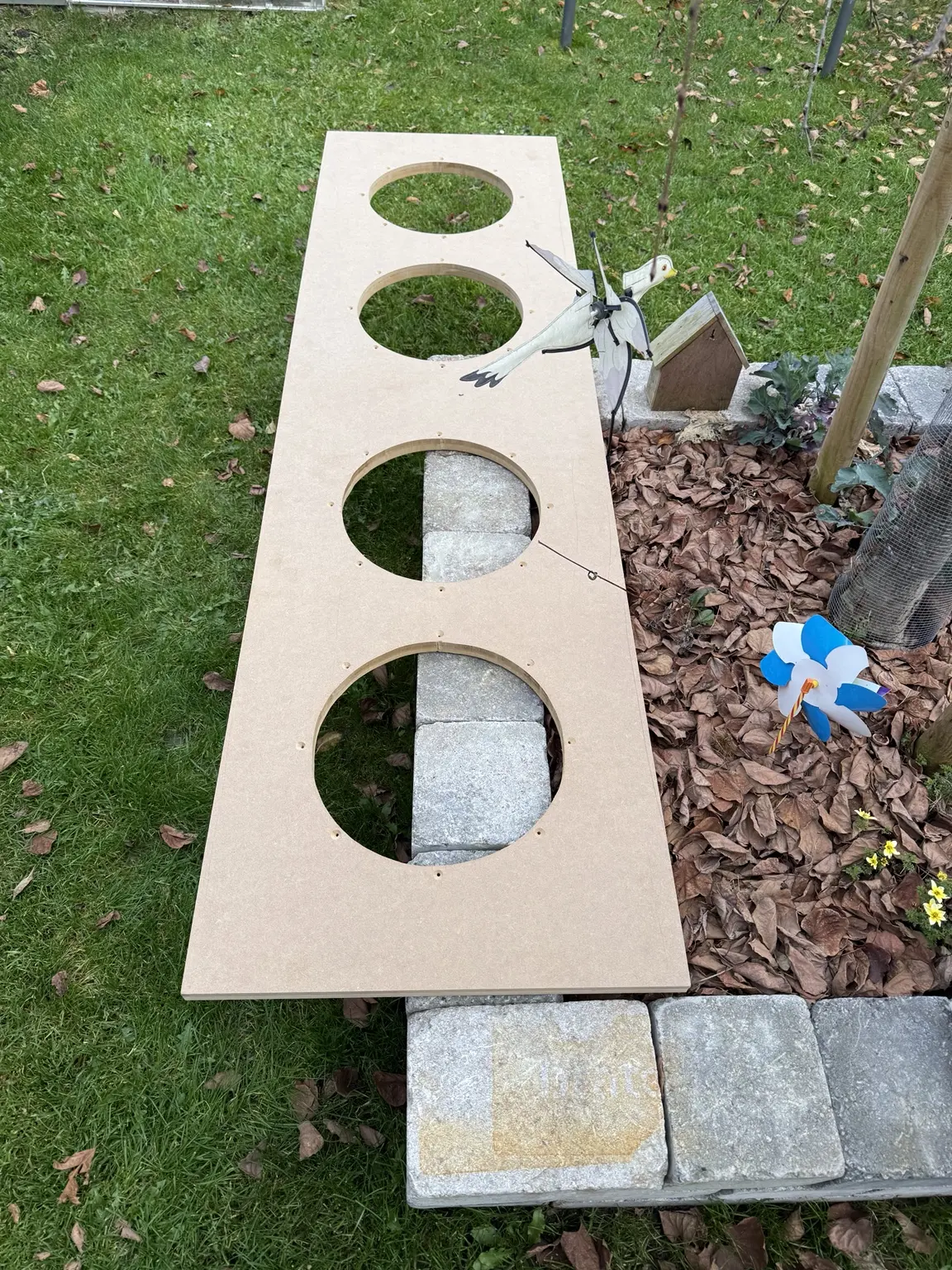

Die vier Chassis wurden vertikal übereinander angeordnet. Das nutzt die vorhandene Wandfläche besser als eine 2×2-Anordnung und hält die Konstruktion schmal. Die Ausschnitte entstanden zunächst in der rohen Platte; anschließend wurde die Schallwand an ihrem Einbauort angepasst.

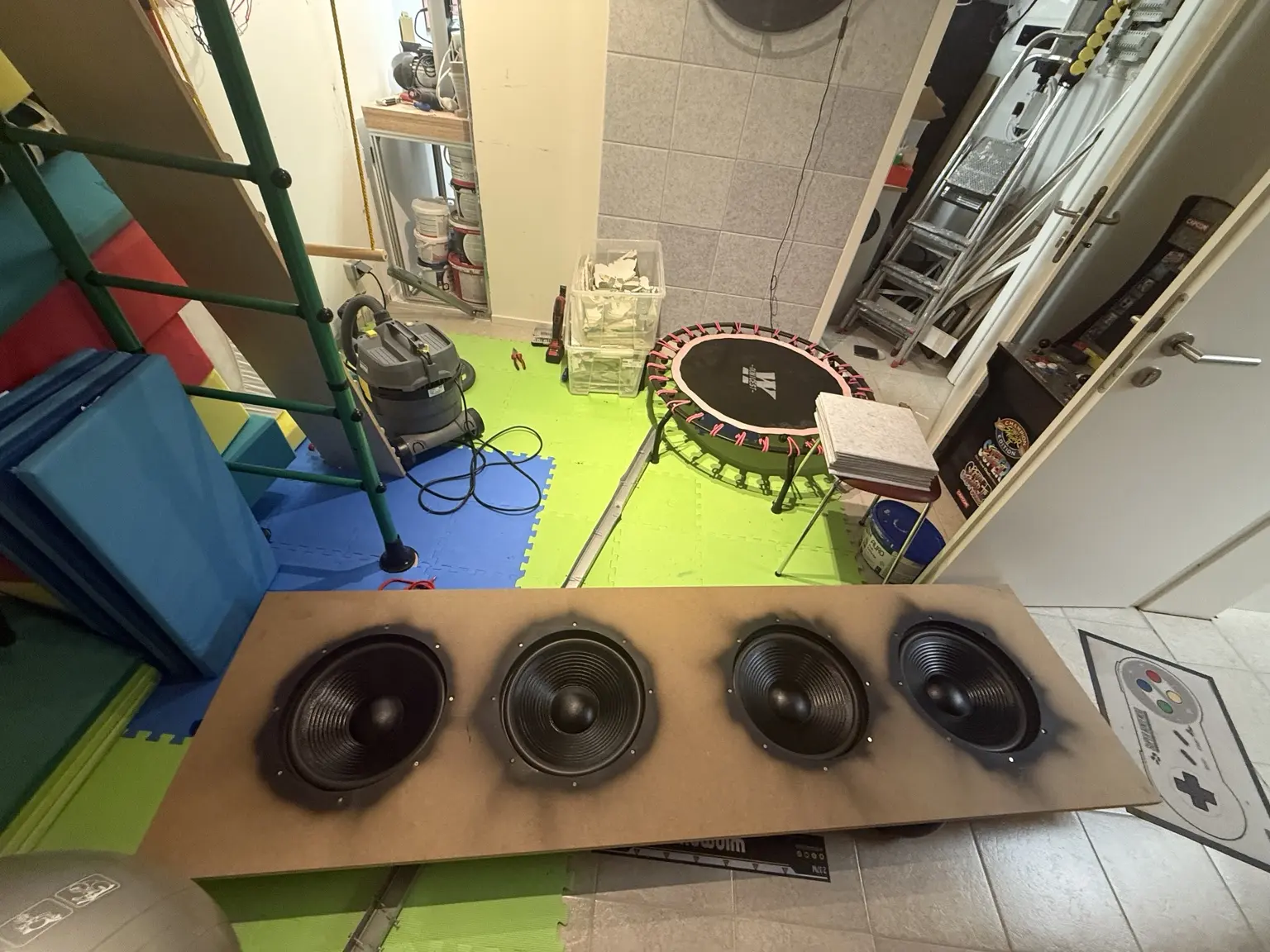

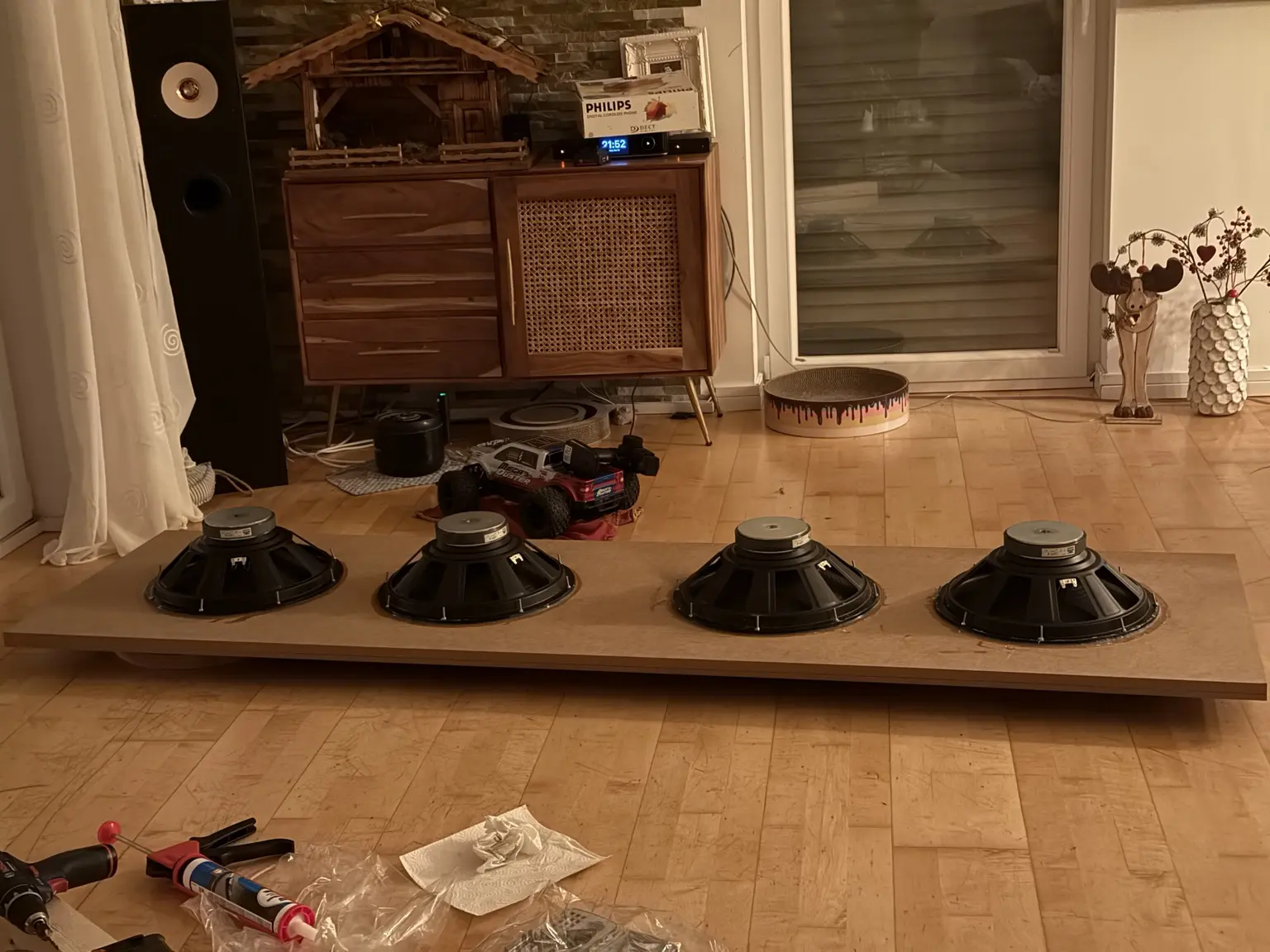

Vor dem Einbau wurden alle vier Treiber ausgelegt und probeweise positioniert. Erst dabei wird die Gesamtgröße des Arrays wirklich deutlich: Die verfügbare Membranfläche ist erheblich, obwohl im Kinoraum kein klassisches Subwoofergehäuse steht.
Einbau in die Seitenwand

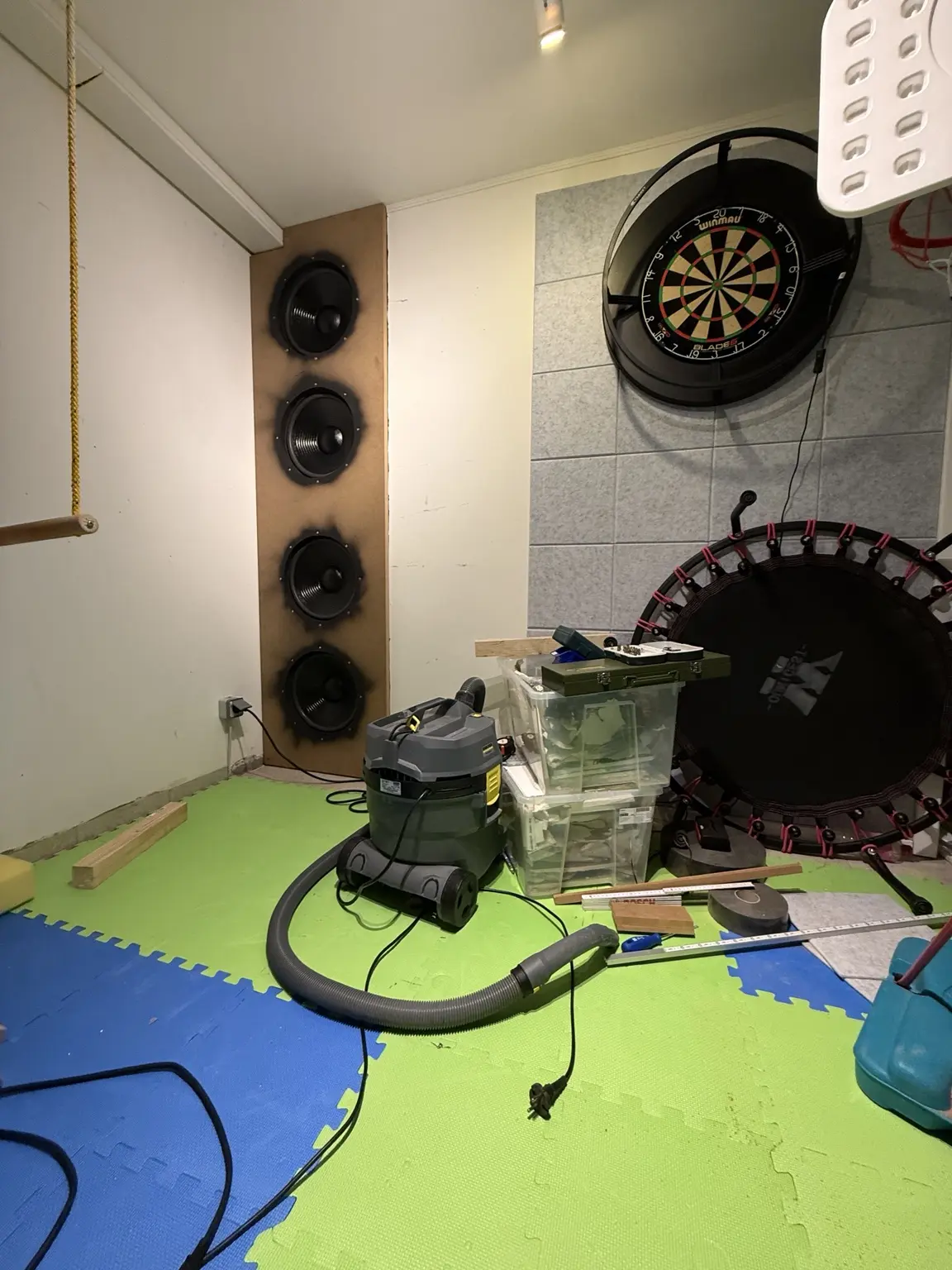

Nach dem Probeliegen wanderte die Schallwand an ihren endgültigen Platz. In diesem Stadium war der Aufbau rein funktional: rohe Oberfläche, sichtbare Befestigungen und die vier Chassis als vertikale Reihe. Entscheidend war zunächst, dass die Konstruktion mechanisch stabil sitzt und die beiden Raumseiten trennt.
Antrieb mit der Behringer NX1000D
Die vier Treiber werden von einer Behringer NX1000D angetrieben. Die Endstufe läuft in diesem Aufbau im Bridge-Betrieb. Das Eingangssignal liegt ausschließlich an Input A an; der Lautsprecheranschluss erfolgt über Output A.
2+ = Minus
Der integrierte DSP übernimmt Filterung, Entzerrung und Schutz. Gerade bei einer Infinite Baffle ist ein sinnvoll gesetzter Hochpass wichtig: Es gibt keine Bassreflexabstimmung, die den Membranhub um eine Abstimmfrequenz reduziert. PEQ und Limiter erlauben anschließend die kontrollierte Anpassung an Raum und Belastbarkeit.
Vom Rohbau zur fertigen Kinowand

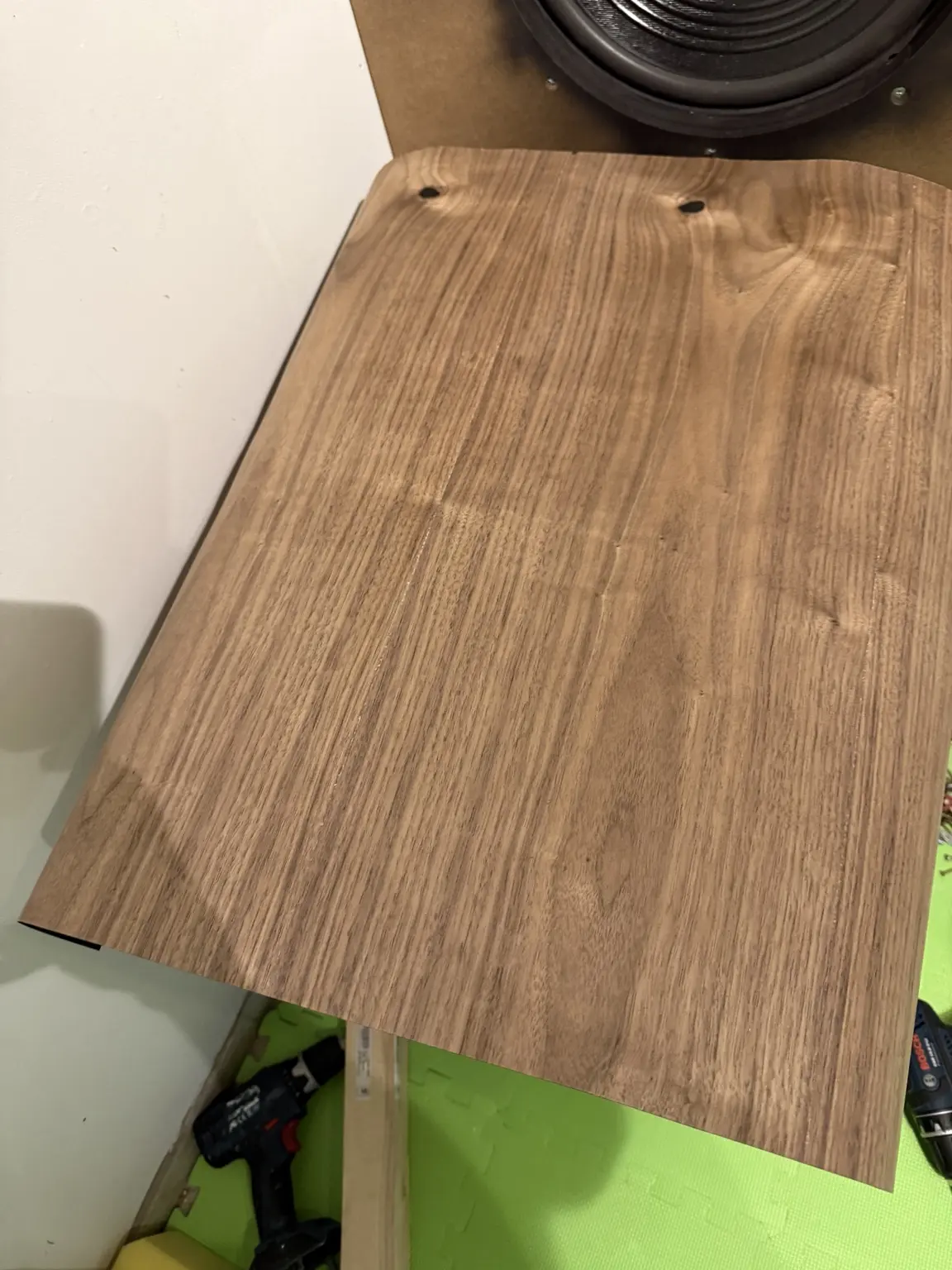

Nach der technischen Fertigstellung bekam die sichtbare Schallwand ein dunkles Holzfurnier. Dieser Schritt verändert den Charakter des Aufbaus deutlich: Aus der rohen MDF-Konstruktion wird ein bewusst integriertes Element. Die vier schwarzen Membranen bleiben sichtbar und bilden einen ruhigen Kontrast zur Holzoberfläche.
Wie verhält sich das System im Betrieb?
Die Infinite Baffle spielt sehr tief und unaufdringlich. Genau dieser souveräne Tiefbasscharakter war einer der Hauptgründe für die Entscheidung zugunsten dieses Prinzips. Das Entwicklungsziel lag im Bereich von ungefähr 15 bis 18 Hz; der tatsächliche Verlauf am Hörplatz hängt jedoch stark von Raummoden, Hörposition und DSP-Abstimmung ab.
Im praktischen Betrieb zeigte sich außerdem: Die IB-Wand sitzt relativ weit vom Hörplatz entfernt. Dadurch wirkt der Pegel oberhalb des absoluten Tiefstbasses subjektiv weniger massiv, als vier 15-Zöller zunächst vermuten lassen.
Die Infinite Baffle bleibt. Für mehr Reserven oberhalb des Tiefstbasses ist künftig aber zusätzliche Unterstützung denkbar.
Aktuell steht deshalb ein ergänzender großer Bassreflex-Subwoofer mit zwei 18-Zoll-Treibern zur Diskussion. Er soll die IB nicht ersetzen, sondern ihren sehr tiefen Arbeitsbereich um mehr Pegel darüber ergänzen.
Technische Daten des Aufbaus
| Prinzip | Infinite Baffle |
|---|---|
| Treiber | 4 × GRS 15PF-8 |
| Nennimpedanz je Treiber | 8 Ω |
| Gesamtimpedanz | 8 Ω, Reihen-/Parallelschaltung |
| Rückvolumen | ca. 32.000 l |
| Endstufe | Behringer NX1000D |
| Betriebsart | Bridge |
| Eingang | Input A |
| Ausgang | Output A, Speakon 1+ / 2+ |
| DSP-Funktionen | Hochpass, Tiefpass, PEQ, Limiter |
| Zielbereich | ca. 15–18 Hz |
| Status | Fertig und in Betrieb |
Kapitel 1 ist abgeschlossen
Die vier GRS 15PF-8 sitzen fertig in der furnierten Wand; der angrenzende Kellerraum dient als rund 32.000 Liter großes Rückvolumen. Damit ist die eigentliche Infinite-Baffle-Konstruktion abgeschlossen.
